Làm thế nào để đánh giá chất lượng của Kẹp đàn hồi đường sắt loại E?
Đánh giá chất lượng củaE-loại kẹp đàn hồi đường rayđòi hỏi phải đánh giá một cách có hệ thống từ nhiều chiều.

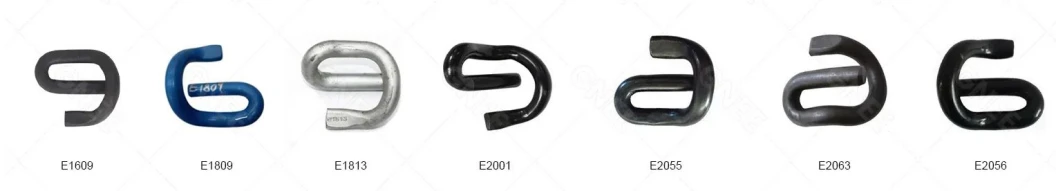

| Người mẫu | Đường kính | Vật liệu | Chịu áp lực | HRC | Cân nặng |
| E1609 | Ø 16mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,43kg/cái |
| E1809 | Ø20mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,61kg/cái |
| E1813 | Ø 18mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,62kg/cái |
| E2001 | Ø20mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,80kg/cái |
| E2009 | Ø20mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,80kg/cái |
| E2039 | Ø20mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,80kg/cái |
| E2007 | Ø20mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,80kg/cái |
| E2055 | Ø20mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,80kg/cái |
| E2056 | Ø20mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,80kg/cái |
| E2063 | Ø20mm | 60Si2MnA | Lớn hơn hoặc bằng 950kg | 44-48 | 0,80kg/cái |
| Thông số kỹ thuật clip đường sắt E | ||||
| Kiểu | Kẹp E (e1809, e2006,e2007,e2009, v.v.) | |||
| Clip Skl (skl1,skl3,skl12,skl14) | ||||
| Hoặc loại theo bản vẽ của khách hàng | ||||
| Vật liệu | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Thành phần hóa học(%) | C:0,56-0,64, Mn:0,60-0,90, Si:1,60-2,00, Cr: Nhỏ hơn hoặc bằng 0,35, P: Nhỏ hơn hoặc bằng 0,03, S: Nhỏ hơn hoặc bằng 0,03 | C:0,56-0,64, Mn:0,40-0,70, Si:1,40-1,80,Cr:0,70-1,00 P: Nhỏ hơn hoặc bằng 0,03, S: Nhỏ hơn hoặc bằng 0,03 | C:0,52-0,60, Mn:0,60-0,90, Si:1,50-2,00,Cr: Nhỏ hơn hoặc bằng 0,35 P: Nhỏ hơn hoặc bằng 0,03, S: Nhỏ hơn hoặc bằng 0,03 | C:0,35-0,42, Mn:0,50-0,80, Si:1,50-1,80, P: Nhỏ hơn hoặc bằng 0,03, S: Nhỏ hơn hoặc bằng 0,03 |
| độ cứng | Đối với clip e: 44-48HRCĐối với clip skl: 42-47HRC | |||
| Cuộc sống mệt mỏi | đối với Dia.18 là 3 triệu chu kỳ không bị đứt đối với Dia.20 là 5 triệu chu kỳ mà không bị đứt | |||
| Bề mặt | trơn (có dầu), Oxit đen, sơn màu | |||
| Tiêu chuẩn đề cập | DIN17221, BS970, GB/T1222 | |||
Bước chính là xác minh thành phần vật liệu. Sử dụng máy phân tích quang phổ, kiểm tra xem kẹp có được làm bằng thép lò xo 60Si2MnA đạt tiêu chuẩn hay không, tập trung xác nhận hàm lượng carbon nằm trong khoảng 0,56%-0,64%, hàm lượng silicon đạt tiêu chuẩn 1,60%-2,00% và đảm bảo các yếu tố có hại như phốt pho, lưu huỳnh được kiểm soát chặt chẽ dưới 0,03%. Độ chính xác của các thành phần hóa học cơ bản này quyết định trực tiếp đến cấu trúc vi mô và các tính chất cơ bản của vật liệu.
Kiểm tra hiệu suất cơ học là khía cạnh cốt lõi của việc xác định chất lượng. Sử dụng máy đo độ cứng Rockwell để thực hiện ít nhất ba phép đo tại các vị trí khác nhau trên kẹp, đảm bảo giá trị độ cứng ổn định trong phạm vi đủ điều kiện là 44-48 HRC. Tiến hành kiểm tra độ mỏi bằng đồ gá chuyên dụng để mô phỏng điều kiện làm việc thực tế; Kẹp có đường kính 18mm phải chịu được 3 triệu lượt tải theo chu kỳ, trong khi kẹp có đường kính 20 mm phải đáp ứng tiêu chuẩn 5 triệu chu kỳ mà không bị gãy. Những dữ liệu thử nghiệm này có thể phản ánh khách quan độ bền của sản phẩm trong quá trình sử dụng lâu dài.
Độ chính xác về kích thước hình học và chất lượng bề mặt cũng đòi hỏi sự giám sát chặt chẽ. Sử dụng máy đo tọa độ để kiểm tra các kích thước quan trọng của kẹp, đảm bảo tất cả dung sai đều nằm trong mức cho phép thiết kế là ± 0,2 mm.
Đối với các kẹp mạ kẽm nhúng nóng-, hãy xác minh độ dày lớp phủ đồng nhất trên 80 micromet bằng máy đo độ dày lớp phủ và kiểm tra mật độ lớp phủ thông qua thử nghiệm đồng sunfat.
ĐƯỜNG SẮT GNEEkhuyến nghị tiến hành kiểm tra lấy mẫu toàn diện trong quá trình nghiệm thu và yêu cầu giấy chứng nhận vật liệu cũng như hồ sơ xử lý nhiệt từ nhà cung cấp, đảm bảo mỗi lô sản phẩm đều được đảm bảo chất lượng có thể truy nguyên.
