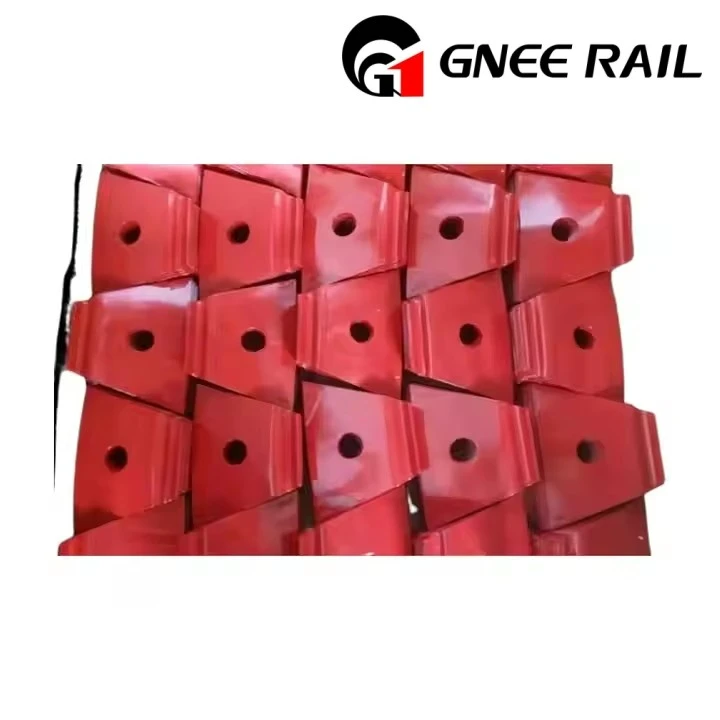

Clip căng thẳng Nabla
Kẹp ray NABLA đóng vai trò quan trọng trong hệ thống buộc chặt NABLA, được áp dụng rộng rãi trên khắp Châu Âu cho các ứng dụng đường ray xe điện. Được thiết kế cho cả tà vẹt ballast và bê tông, nó đảm bảo hiệu suất vượt trội với bán kính đường cong hẹp, cách điện tuyệt vời và khả năng hấp thụ lực ngang hiệu quả. Khối đo cường độ cao, được làm bằng vật liệu gia cố bằng sợi thủy tinh, mang lại độ bền vượt trội và độ ổn định trên đường đua. GNEE Rail là nhà cung cấp hàng đầu về ốc vít đường ray, bao gồm kẹp ray, khớp nối, ốc vít, bu lông neo, tấm kẹp, tấm chắn và bu lông tấm chắn cá, được sản xuất để đáp ứng các tiêu chuẩn quốc tế như GB/TB, AREA, UIC, BS, DIN, ASTM , và AS. Liên hệ với chúng tôi để được giải đáp.
Thông số kỹ thuật hệ thống buộc chặt Nabla Clips
| Clip Nabla | Chất cách điện | Vít tăng đột biến | Máy giặt mùa xuân | |
|---|---|---|---|---|
| Những mảnh cần thiết | 2 | 2 | 2 | 2 |
| Vật liệu | 60Si2MnA, 60Si2CrA | Gia cố nylon 66 (PA66) | Lớp5.6:35# | ML08AI |
| Kích cỡ | dày 4mm hoặc 4,5mm | UIC54, UIC60, đường ray 50kg, đường ray 60kg | 18,25x34x78mm | |
| Ghi chú | 42-47HRC 3 triệu lần mà không bị hỏng; Ứng dụng cho các loại đường ray khác nhau | Mật độ:1.3-1.45g/cm3 Độ bền kéo: Lớn hơn hoặc bằng 170Mpa Độ giãn dài: Nhỏ hơn hoặc bằng 4,4% Độ bền uốn: Lớn hơn hoặc bằng 250Mpa Độ bền va đập (Không có khe hở): Lớn hơn hoặc bằng 80KJ/m2 Điểm nóng chảy:250-270 độ Khả năng chống va đập: Lớn hơn hoặc bằng 1X108Ω Sợi thủy tinh nội dung:30-35% Độ cứng: Lớn hơn hoặc bằng 110HRR | Độ bền kéo: Lớn hơn hoặc bằng 500Mpa Độ bền chảy: Lớn hơn hoặc bằng 300Mpa Độ giãn dài: Lớn hơn hoặc bằng 20% Uốn nguội: 90 độ không có vết nứt | Thành phần hóa học(%): C:{0}}.05-0.10, Mn:0.30-0.6{{1{ {12}}}}, Si: Nhỏ hơn hoặc bằng 0,1, Cr: Nhỏ hơn hoặc bằng 0,2, P: Nhỏ hơn hoặc bằng 0,035, S: Nhỏ hơn hoặc bằng 0,035 |
Thông số kỹ thuật của Rail Nabla Clip
| Loạt | Người mẫu | Thông số kỹ thuật. | độ cứng |
| Kẹp đường sắt điện tử | Kẹp ray loại III | ø18 | 44-48HRC |
| Kẹp ray E1609 | ø16 | ||
| Kẹp ray E1809 | ø20 | ||
| Kẹp ray E1804 | ø18 | ||
| Kẹp ray E1806 | ø18 | ||
| Kẹp ray E1813 | ø18 | ||
| Kẹp ray E2001 | ø20 | ||
| Kẹp ray E2007 | ø20 | ||
| Kẹp ray E2009 | ø20 | ||
| Kẹp ray E2039 | ø20 | ||
| Kẹp ray E2055 | ø20 | ||
| Kẹp ray E2056 | ø20 | ||
| Đoạn đường sắt E2063 | ø20 | ||
| Kẹp đường sắt E2091 | ø20 | ||
| Đoạn đường sắt PR | Kẹp ray PR85 | ø13 | |
| Kẹp ray PR309A | ø19 | ||
| Kẹp ray PR401 | ø20 | ||
| Kẹp ray PR415 | ø20 | ||
| Kẹp ray PR601A | ø22 | ||
| Kẹp Vossloh & Kẹp đường sắt rèn | Kẹp ray SKL 1 | ø13 | 42-47HRC |
| Đoạn đường sắt SKL 3 | ø13 | ||
| Kẹp ray SKL 12 | ø13 | ||
| Đoạn đường ray SKL 14 | ø14 | ||
| Đoạn đường sắt đặc biệt | Đoạn đường sắt đặc biệt | ø13 | |
| Đoạn đường sắt Nga | Đoạn đường sắt Nga | ø18 | |
| clip denik | clip denik | ø25 | |
| Clip chống phá hoại | Clip chống phá hoại | ø18 | |
| Clip nhanh | Clip nhanh | ø15 | |
| GL1419 | GL1419 | ø14 | |
| Lưỡi lò xo Nabla | Lưỡi lò xo Nabla | ||
| KPO/kẹp đường ray | KPO/kẹp đường ray | ||
| ĐƯỜNG SẮT CLIP GANTREX | ĐƯỜNG SẮT CLIP GANTREX | ||
| Chúng tôi cũng có thể sản xuất các đoạn ray tùy chỉnh theo bản vẽ hoặc mẫu của bạn. | |||
