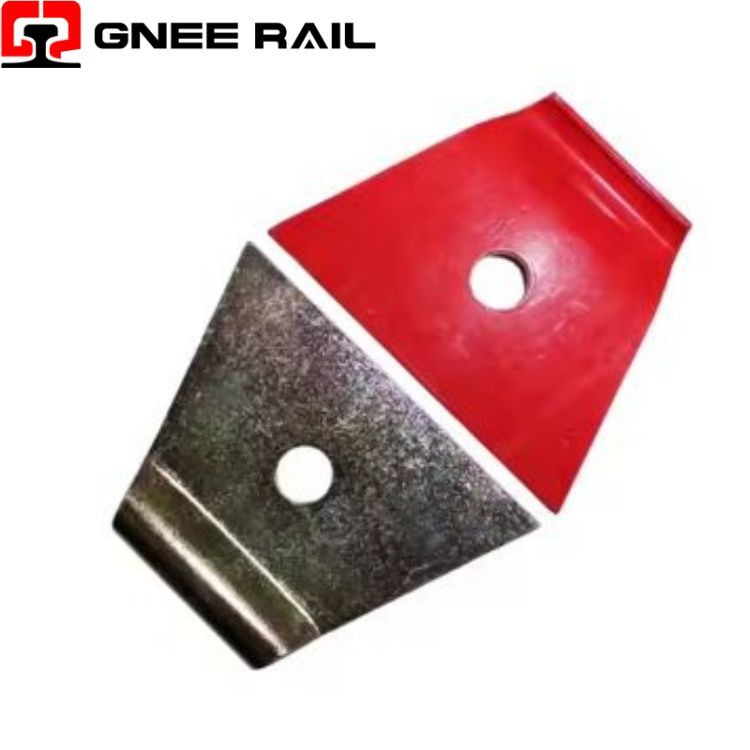

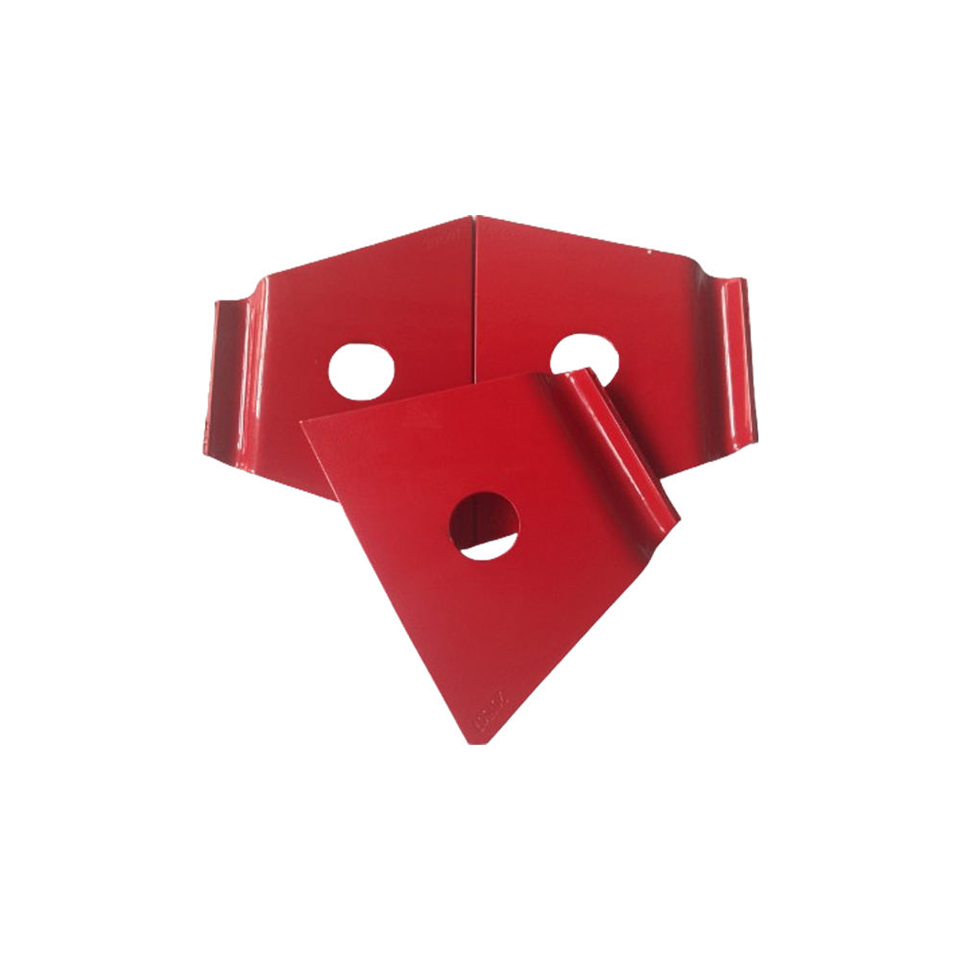

↵Hệ thống buộc chặt đường sắt Nabla
Báo cáo này cung cấp một bản kiểm tra kỹ thuật ngắn gọn về hệ thống Đoạn đường sắt Nabla, tập trung vàotrình điều khiển kinh tế vòng đời, vật lý lắp đặt cơ khí và khung hiệu suất hệ thống EN13481-2 C1. Phân tích có chủ ý tránh trùng lặp với các cuộc thảo luận trước đó về-hiệu suất chống leo dốc, ngưỡng mỏi 3-triệu chu kỳ hoặc hành lang triển khai ở Bắc Phi. Trọng tâm ở đây làthực tế và khác biệt: trình điều khiển chi phí, cơ chế lắp đặt và các chỉ số hiệu suất hệ thống được định lượng.
Thông số kỹ thuật:
| Chỉ số hiệu suất | Ngưỡng chứng nhận | Phương pháp kiểm tra | Giá trị tiêu biểu của Nabla C1 | Hậu quả của việc không{0}}tuân thủ |
|---|---|---|---|---|
| Tải trọng trục tối đa | Nhỏ hơn hoặc bằng 26t | EN13481-2 | chứng nhận 26t | System approval void >26t |
| Bán kính đường cong tối thiểu | Lớn hơn hoặc bằng R150m | EN13481-2 | Chứng nhận R150m | Không được chứng nhận cho những đường cong sắc nét hơn |
| Tốc độ tối đa | Nhỏ hơn hoặc bằng 100km/h | EN13481-2 | Đã được chứng nhận 100km/h | Không được chứng nhận cho tốc độ cao hơn |
| Sức cản đường ray dọc | Lớn hơn hoặc bằng 7,0 kN | EN13146-1 | Lớn hơn hoặc bằng 7,0 kN | Đường ray leo, rủi ro oằn CWR |
| Suy giảm lực kẹp (chu kỳ 3 triệu) | Mất ít hơn hoặc bằng 20% | EN13146-7 | Nhỏ hơn hoặc bằng 20% | Mở rộng máy đo, hỏng mỏi |
| Thay đổi độ cứng theo chiều dọc (chu kỳ 3M) | Nhỏ hơn hoặc bằng 25% | EN13146-9 | Nhỏ hơn hoặc bằng 25% | Suy thoái pad, quá tải động |
Phạm vi hiệu suất:
Nâng cấp mạng từ Hệ thống Dog Spike/Tấm đế:
Nabla đã chỉ định những vị trí mà tà vẹt bằng gỗ hoặc composite không được phép bó-vào vai. cung cấpkhả năng chống kéo-ra vượt trội so với gai chómà không cần thay thế tà vẹt bê tông. Yếu tố kinh tế: tránh chi phí gia hạn tà vẹt €200-400/m.
Cố định trực tiếp đường ray không dằn (Đường hầm/Cầu cạn):
Được triển khai trên đường bản nơi cần có dây buộc đàn hồi nhưng việc gắn vai Pandrol Fastclip/SKL là không thực tế. Cho phép buộc chặt bằng rencố định an toàn nhưng có thể tháo rờitrên bề mặt bê tông trơn. Ứng dụng chính: đường vào kho tàu điện ngầm, cầu cạn đường sắt hạng nhẹ.
Quan điểm bảo trì và vận hành
- Cơ cấu chi phí lắp đặt (Dụng cụ & nhân công):
- Nabla yêu cầulắp đặt đinh vít điều khiển mô-men xoắn--không giống tác động-đã cài đặt E-Clip hoặc Fastclips chèn bên-. Chi phí vốn của công cụ mô-men xoắn thủy lực: 4.000-8.000 € cho mỗi đội. Thời gian cài đặt:90-120 giây mỗi lần buộc(đóng đinh + căng kẹp). Chi phí ban đầu cao hơn E-Clip, thấp hơn hệ thống tấm đế SKL15 .
- Bảo trì-Cửa sổ dịch vụ miễn phí:
- Được thiết kế nhưThành phần "vừa vặn và quên đi"có tuổi thọ thiết kế trên 50 năm trong điều kiện bình thường. Không cần bôi trơn, kéo căng lại hoặc kiểm tra độ mỏi theo lịch trình. Sự can thiệp chỉ được thực hiện do hư hỏng đặc biệt (tác động trật bánh, ăn mòn, phá hoại).
