Mô tả
Thông số kỹ thuật

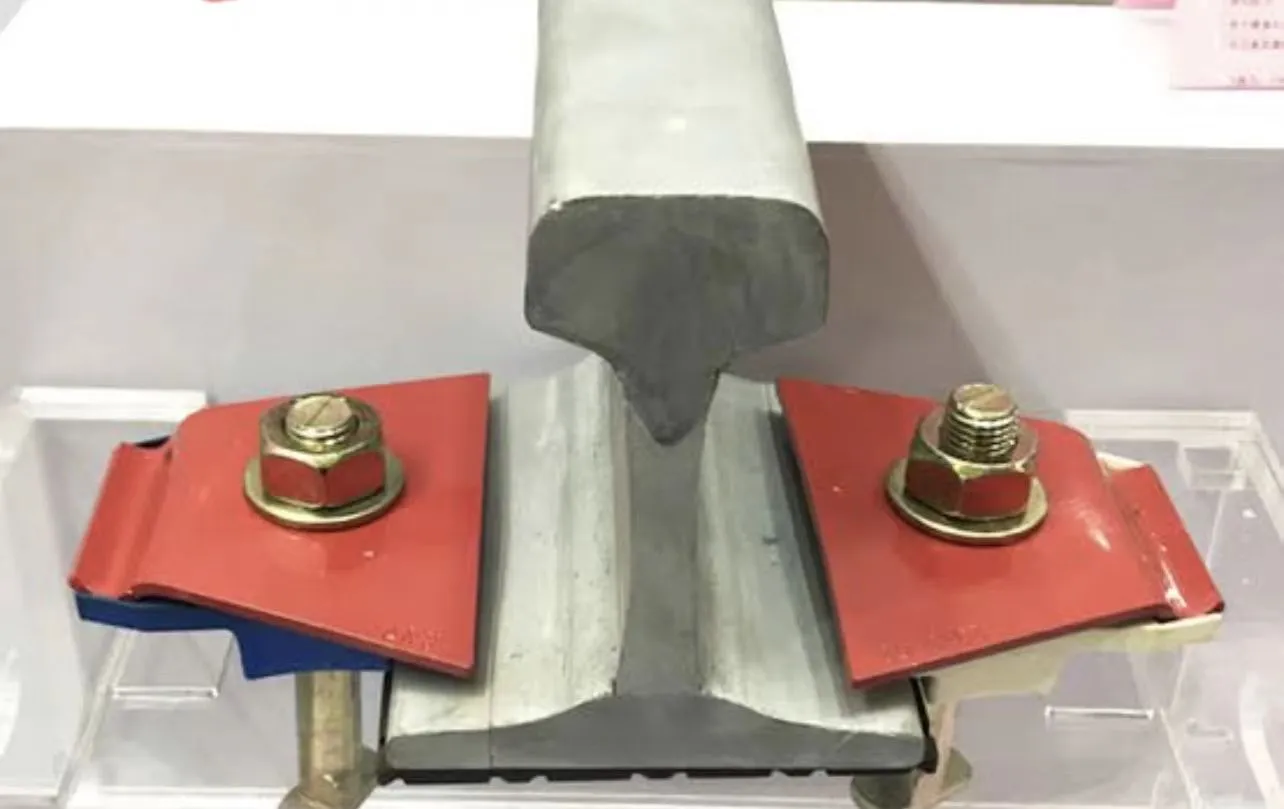

Thông số kỹ thuật ứng dụng clip Rail Rail của Nabla
| Loại | Chi tiết ứng dụng | Thông số kỹ thuật | Tuân thủ tiêu chuẩn |
|---|---|---|---|
| Các loại theo dõi | Đường ray, đường ray, rẽ, lượt đi | Điện trở bên: 35-50 kN/clip | EN 13481-5, UIC 864 |
| Hồ sơ đường sắt | UIC 54/60, BS 75R/113A, Arema 115re-136re | Tải trọng ngón chân: 8-12 kN (± 0,8 kN) | Arema Ch.30, TB/T 3065 |
| Khả năng tương thích của người ngủ | Bê tông (B70/B90), Gỗ, Sleechers thép | Mô-men xoắn cài đặt: Tay ép (2-3 kN) | TSI INF 130/2014 |
| Môi trường | Vùng ven biển, công nghiệp, vận chuyển đô thị (độ ẩm/muối/hóa chất) | Corrosion resistance: >Xịt muối 1200h | ISO 9227 |
| Các lớp học tốc độ | Conventional (≤160 km/h), metro, light rail (Not for HSR >250 km/h) | Fatigue life: >3M Cycles @ 2,5 × Tải | DIN 45672 |
| Ứng dụng đặc biệt | Các bản nhạc điện khí (có sẵn các biến thể cách điện) | Điện trở điện: lớn hơn hoặc bằng 5 kΩ (với pad) | EN 50122-1 |
Hướng dẫn cài đặt
| Bước chân | Thủ tục | Công cụ/Thiết bị | Kiểm tra chất lượng |
|---|---|---|---|
| 1 | Chân đường ray và người ngủ sạch (RA nhỏ hơn hoặc bằng 12,5μm) | Bàn chải thép | Không có dầu mỡ/mảnh vụn |
| 2 | Căn chỉnh chân clip với vai ngủ | Ứng dụng Nabla (tùy chọn) | Xác minh liên lạc đầy đủ |
| 3 | Nhấn theo chiều dọc cho đến khi "Nhấp" (Cam kết âm thanh) | Lực thủ công (2-3 kN) | Khoảng cách tối đa 0,5mm dưới chân |
| 4 | Xác minh tải trọng ngón chân bằng thước đo hiệu chuẩn (10,5 kN ± 0,8 kN đối với KPW-14) | Tế bào tải thủy lực | Lớn hơn hoặc bằng lực thiết kế 90% |
So sánh hiệu suất
| Người mẫu | Kẹp lực | Bảo vệ ăn mòn | Trường hợp sử dụng tối ưu | Khoảng thời gian bảo trì |
|---|---|---|---|---|
| KPW-12 | 8-9 kN | Lớp phủ Znal15 | Đường ray/xe điện nhẹ (tải trục thấp) | 8-10 năm |
| KPW-14 | 10-11 kN | Znal 15 + epoxy | Metro/Freight Freight (tải trọng trục 25t) | 10-12 năm |
| KPO-16 | 11-12 kN | AISI 304 Thép không gỉ | Môi trường ven biển/độ ẩm cao | 15+ năm |
Nhà cung cấp chuyên nghiệp Gnee
