Đường sắtHệ thống buộc chặt SKL CLIP

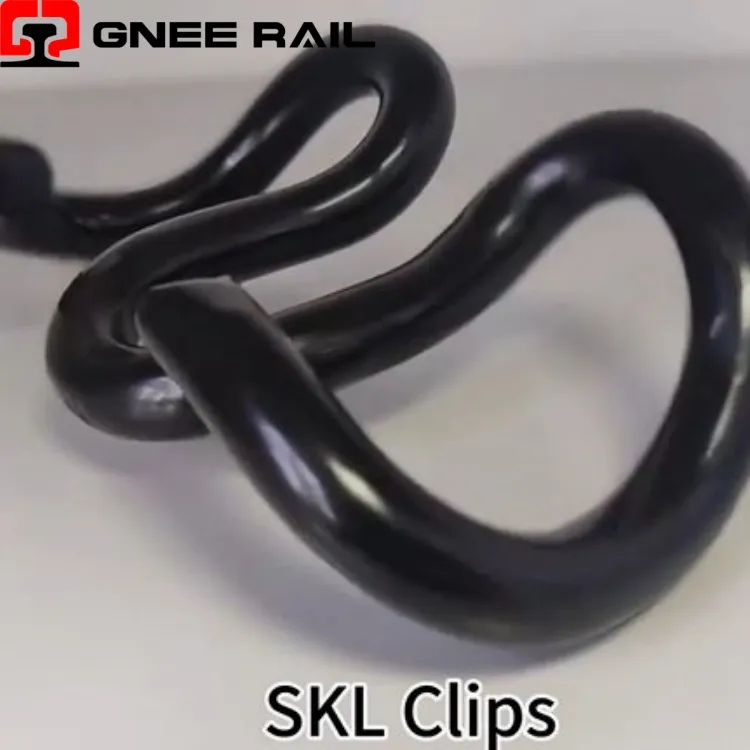

Rail SKL Clip là một dây buộc lò xo đàn hồi, hình chữ V-được sản xuất từ thép lò xo hợp kim vi mô-hiệu suất cao thông qua quá trình rèn nóng-chính xác và có kiểm soát, được thiết kế đặc biệt để cố định trực tiếp vào tà vẹt bê tông thông qua vật đúc{4}}được tiêu chuẩn hóa ở vai. Được phân biệt bởi cấu hình cánh tay đòn kép-đối xứng và hình dạng vương miện đặc biệt, dây buộc này hoạt động theo nguyên lý uốn cong thuần túy trong đó hai chân được uốn đàn hồi ra ngoài trong quá trình lắp đặt, chuyển đổi lực thẳng đứng tác dụng thành áp lực kẹp ngang duy trì lên chân ray.
Thông số kỹ thuật:
| tham số | Đặc điểm kỹ thuật | Đặc tính hiệu suất |
|---|---|---|
| Loại hình học | Cánh tay đôi hình chữ V, đối xứng{1}} | Nguyên lý lò xo uốn thuần túy |
| Phân loại vật liệu | Thép lò xo hợp kim siêu nhỏ- | Cường độ năng suất 1.100 – 1.300 MPa |
| Phương pháp cài đặt | Chèn dọc bằng công cụ thủy lực hoặc thủ công | Lực chèn 20 – 35 kN |
| Độ lệch đàn hồi | Sự dịch chuyển cánh tay từ trạng thái tự do | 20 – 28 mm mỗi cánh tay |
| Nhiệt độ dịch vụ | Phạm vi hoạt động đầy đủ | -45 độ đến +65 độ |
Quan điểm lắp đặt và bảo trì:
- Bán kính vương miện được tối ưu hóa:Cấu hình vương miện parabol phân phối ứng suất uốn đồng đều trên chiều rộng kẹp, loại bỏ sự tập trung ứng suất cục bộ có thể làm tăng độ mỏi trong các cấu hình lò xo V{0}}đơn giản hơn.
- Độ dày phần thay đổi:Mặt cắt ngang{0}}thuôn dần từ đỉnh đến chân, điều chỉnh sự phân bố vật liệu phù hợp với đường bao mô men uốn và giảm khối lượng không cần thiết ở những nơi có mức ứng suất thấp hơn.
- Định vị trục trung tính:Trọng tâm hình học được đặt ở vị trí chiến lược để đảm bảo ứng suất kéo và nén vẫn cân bằng trong phạm vi độ võng đàn hồi, tối đa hóa tuổi thọ mỏi.
Quan điểm bảo trì và vận hành
- Sự tham gia tiến bộ:Tay kẹp được thiết kế với một thanh dẫn dạng côn-để dần dần gắn vào các túi vai trong quá trình lắp đặt, giảm lực chèn tối đa và cho phép ngồi êm ái, được kiểm soát.
- Xác nhận chỗ ngồi bằng âm thanh:Một tiếng tách hoặc tiếng tách riêng biệt xảy ra khi cánh tay kẹp tương tác hoàn toàn với các tính năng giữ vai, cung cấp cho người vận hành phản hồi âm thanh ngay lập tức về việc lắp đặt đúng cách.
- Hơn{0}}Ngăn chặn chèn:Các điểm dừng cơ học được tích hợp vào giao diện vai ngăn ngừa độ lệch kẹp quá mức vượt quá giới hạn đàn hồi, bảo vệ khỏi biến dạng dẻo trong quá trình lắp đặt.
