Mô tả
Thông số kỹ thuật
↵
Đường sắte Hệ thống buộc chặt CLIP

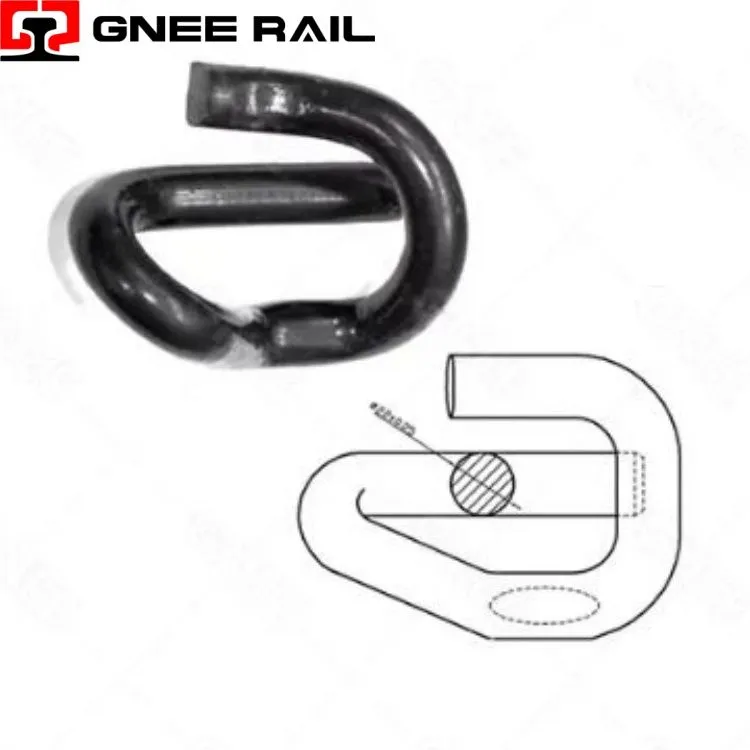

Kẹp đường sắt E{0}}là một dây buộc lò xo có lực căng-không đổi-được sản xuất từ thép lò xo tôi luyện và tôi, được phân biệt bằng cấu hình hình học vòng-đóng tạo thành hình chữ "E" riêng biệt khi xem trong mặt cắt. Được thiết kế để tích hợp với vai-đúc trên tà vẹt bê tông, dây buộc này sử dụng nguyên lý lò xo đúc hẫng trong đó thân kẹp bị biến dạng đàn hồi trong quá trình lắp đặt để lưu trữ năng lượng cơ học chuyển thành áp lực hướng xuống duy trì trên chân ray.
Thông số kỹ thuật:
| Thuộc tính | Chi tiết kỹ thuật | Chỉ số hiệu suất |
|---|---|---|
| Nguyên tắc mùa xuân | Công xôn có khả năng lưu giữ-vòng lặp kín | Lưu trữ năng lượng đàn hồi thông qua độ lệch |
| Tiêu chuẩn vật liệu | Thép lò xo theo EN 10089 hoặc tương đương | Độ bền kéo 1.300 – 1.600 MPa |
| Lực lượng cài đặt | Thao tác chèn đòn bẩy- | Lực thủ công 200 – 400 N |
| Tải kẹp tĩnh | Mỗi ghế ray (2 clip) | Tổng cộng 18 – 28 kN |
| Chứng nhận chất lượng | Tiêu chuẩn ngành | Tuân thủ loạt tiêu chuẩn ISO 9001, EN 13481 |
Quan điểm lắp đặt và bảo trì:
- Khóa cơ dương:Hình dạng gót chân-vòng khép kín tương tác với một chỗ lõm tương ứng trên vai-bốp đúc, tạo ra một khóa liên động cơ học tích cực giúp ngăn chiếc kẹp văng ra dưới rung động tần số-cao hoặc tác động ngang đột ngột.
- Độ ổn định của điểm xoay:Giao diện gót chân-với-vai có chức năng như một trục cố định trong quá trình lắp đặt và bảo trì, đảm bảo rằng vectơ lực kẹp vẫn nhất quán trong toàn bộ phạm vi đàn hồi của kẹp.
- Bồi thường mặc:Các bề mặt tiếp xúc với vai được thiết kế với bán kính lớn có thể điều chỉnh độ mài mòn nhỏ theo thời gian mà không làm thay đổi hình dạng hoặc đặc tính kẹp được lắp đặt của kẹp.
Quan điểm bảo trì và vận hành
- Phạm vi hoạt động rộng:Các thông số xử lý nhiệt và hợp kim thép lò xo được chọn để duy trì các đặc tính đàn hồi nhất quán trong phổ nhiệt độ từ -40 độ đến +70 độ gặp phải trong các hoạt động đường sắt toàn cầu.
- Phối hợp giãn nở nhiệt:Hình dạng của kẹp giúp điều chỉnh sự giãn nở nhiệt chênh lệch giữa ray thép, tà vẹt bê tông và bản thân kẹp mà không gây thêm ứng suất có thể ảnh hưởng đến độ ổn định của lực kẹp.
- Khả năng chống bức xạ UV:Hệ thống chống ăn mòn bao gồm các lớp phủ ngoài ổn định tia UV-có tác dụng ngăn chặn sự suy giảm tính toàn vẹn của lớp phủ ở những đoạn đường lộ thiên, nơi ánh nắng mặt trời làm tăng tốc độ lão hóa của vật liệu.
Nhà cung cấp chuyên nghiệp Gnee
Chú phổ biến: Clip điện tử giá thấp nhất, nhà sản xuất, nhà cung cấp, nhà máy sản xuất clip điện tử giá thấp nhất Trung Quốc
