↵Hệ thống buộc chặt đường sắt Nabla

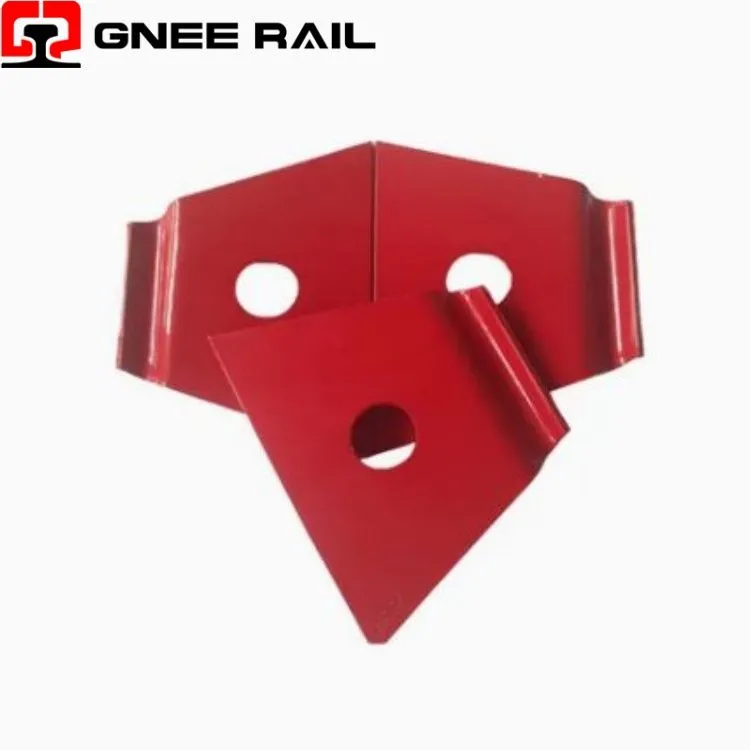

Kẹp đường sắt Nabla là một dây buộc lò xo-dẹt, đối xứng, được đặt tên theo hình dạng tam giác ngược (∇), được thiết kế cho hệ thống tà vẹt bê tông . Được sản xuất từ thép lò xo 60Si2MnA/60Si2CrA cường độ cao có độ cứng 42-47 HRC, nó mang lại lực kẹp ổn định thông qua độ lệch đàn hồi . Hệ thống này bao gồm các chất cách điện và đinh vít, giúp cách ly điện và hấp thụ lực ngang vượt trội.
Thông số kỹ thuật:
| tham số | Đặc điểm kỹ thuật | Chỉ số hiệu suất |
|---|---|---|
| Hình dạng hình học | Cấu hình tam giác đảo ngược (∇) / V{0}} | thiết kế-phẳng,-vòm đôi |
| Lớp vật liệu | 60Si2MnA / 60Si2CrA | Độ cứng 42-47 HRC |
| độ dày | 4,0 mm – 4,5 mm | Dải thép lò xo cán nguội- |
| Cuộc sống mệt mỏi | 5 triệu chu kỳ | Không vi phạm theo EN 13146-4 |
| Điện trở cách điện | Lớn hơn hoặc bằng 1×10⁸ Ω mỗi cụm | Chất cách điện bằng sợi thủy tinh PA66+30% |
| Thành phần hệ thống | 2 kẹp + 2 vòng đệm cách điện + 2 vòng đệm gai + 2 | Mỗi lắp ráp ghế đường sắt |
Quan điểm lắp đặt và bảo trì:
- Thiết kế-phẳng tạo ra bề mặt chịu lực hình chữ nhật rộng, phân bổ lực kẹp đều trên chân ray .
- Tiếp xúc bề mặt rộng ngăn chặn hiệu ứng thụt đầu dòng "brinelling" cục bộ thường gặp với các kẹp dây tròn{0}}khi lưu lượng giao thông lớn.
- Hình dạng vòm đôi{0}}đối xứng giúp phân bổ ứng suất đồng đều, loại bỏ lực xoắn thường thấy trong các thiết kế kẹp không đối xứng.
Quan điểm bảo trì và vận hành
- Chất cách điện nylon được gia cố (PA{0}}% sợi thủy tinh) cung cấp độ bền kéo Lớn hơn hoặc bằng 170 MPa và điện trở cách điện Lớn hơn hoặc bằng 1×10⁸ Ω .
- Đinh vít (Thép loại 5.6, 35#) mang lại độ bền kéo Lớn hơn hoặc bằng 500 MPa với khả năng uốn nguội 90 độ.
- Hệ thống có thể được lắp ráp sẵn trên tà vẹt trước khi giao hàng, giúp tốc độ xây dựng nhanh hơn.
