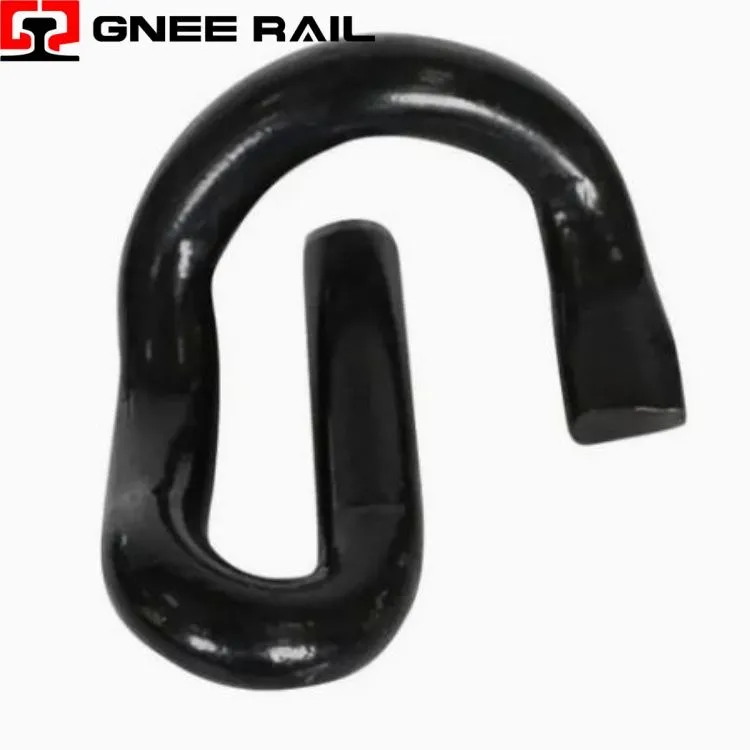

Hệ thống buộc chặt Rail E Clip
Kẹp đường sắt E là dây buộc bằng thép đàn hồi được thiết kế để cố định đường ray vào tà vẹt bê tông trong hệ thống đường ray hiện đại. Được sản xuất từ thép lò xo-cao cấp, cấu hình hình chữ E-đặc biệt của nó mang lại lực kẹp chính xác đồng thời hỗ trợ chuyển động của đường ray động. Clip này cho phép cài đặt và gỡ bỏ nhanh chóng mà không cần các công cụ chuyên dụng. Thiết kế đã được kiểm chứng của nó đảm bảo hiệu suất đáng tin cậy trên các ứng dụng đường chính, đường trung chuyển và đường dài{5}}nặng trên toàn thế giới.
Thông số kỹ thuật:
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Kẹp đường sắt E – Chốt ray đàn hồi |
| Lớp vật liệu | 60Si2Mn / 51CrV4 / Thép lò xo tương đương |
| Hoàn thiện bề mặt | Lớp phủ E{0}} / Lớp kẽm / Hình học / Phốt phát |
| Đường kính dây | 14 mm – 16 mm (0,55 – 0,63 inch) |
| Lực kẹp | 8 – 14 kN mỗi clip (phụ thuộc vào hệ thống) |
| Độ lệch đàn hồi | Phạm vi làm việc 10 – 14 mm |
| Cuộc sống mệt mỏi | Lớn hơn hoặc bằng 5 triệu chu kỳ mà không bị gãy xương |
Quan điểm lắp đặt và bảo trì:
- Có ba chân song song tạo thành hình chữ E{0}}để phân bổ lực lò xo cân bằng.
- Kết hợp các vùng chuyển tiếp cong giảm thiểu sự tập trung ứng suất trong quá trình làm lệch.
- Được thiết kế với hình học đối xứng cho phép lắp đặt giống hệt nhau từ hai phía.
- Tỷ lệ chiều dài chân được tối ưu hóa để đạt được hành trình đàn hồi tối đa trước khi bị biến dạng vĩnh viễn.
- Cung cấp áp lực tiếp xúc nhất quán trên chân ray thông qua các điểm chịu lực được tạo hình chính xác-.
Quan điểm bảo trì và vận hành
- Được lắp đặt bằng công cụ đòn bẩy đơn giản mà không cần{0}}thiết bị căng trước.
- Loại bỏ nhanh chóng trong quá trình bảo trì bằng cách sử dụng cùng một công cụ giải nén.
- Hỗ trợ cài đặt thủ công phù hợp cho các vị trí theo dõi từ xa.
- Hỗ trợ ứng dụng cơ giới hóa cho các dự án xây dựng có khối lượng-cao.
- Cho phép xác minh trực quan chỗ ngồi thích hợp thông qua căn chỉnh clip có thể nhìn thấy.
