↵Hệ thống buộc chặt đường sắt Nabla

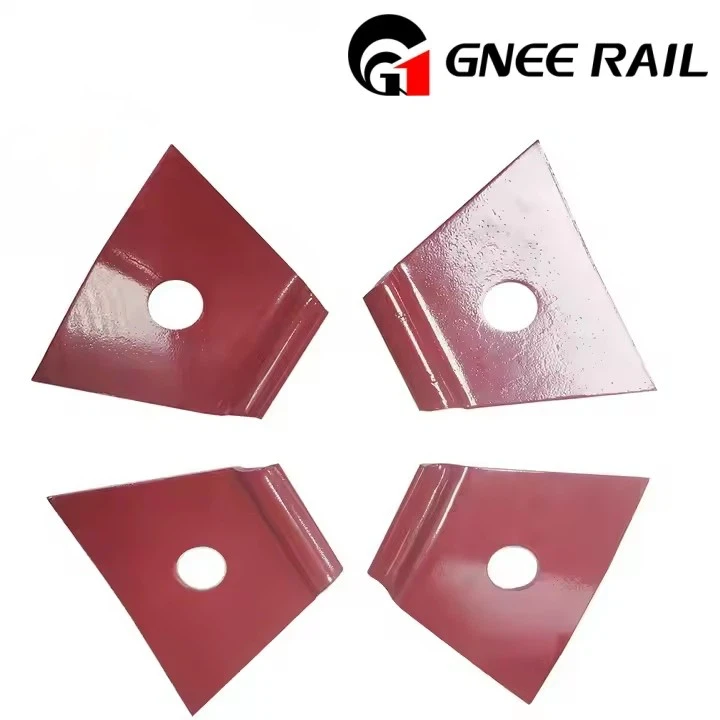

Kẹp đường sắt Nabla, được đặt tên theo hình dạng hình tam giác hoặc hình nêm-đặc biệt (∇-), là bộ phận buộc chặt chuyên dụng được sử dụng trong hệ thống ray cố định trực tiếp. Chúng được thiết kế để kẹp đàn hồi chân ray vào tấm đế bê tông hoặc thép, mang lại khả năng kiềm chế, cách điện và giảm rung ổn định. Thiết kế của chúng cho phép kiểm soát các lực dọc, ngang và dọc, khiến chúng trở nên quan trọng đối với sự ổn định của đường ray hiện đại.
Thông số kỹ thuật:
| Mẫu/Loại | Lực kẹp điển hình (kN) | Cảnh ứng dụng chính | Vật liệu / Xử lý tiêu chuẩn | Đặc điểm chính / Loại cách điện |
|---|---|---|---|---|
| Vossloh W 14 | 14 - 15 | Đường sắt cao tốc-, hệ thống tàu điện ngầm | Thép lò xo, lớp phủ vảy Zn | Kết hợp với chất cách điện GRP (-polyamit gia cố bằng thủy tinh); tải ngón chân có thể điều chỉnh. |
| Pandrol Fastclip | 12 - 15 (có thể định cấu hình) | Tuyến chính và tuyến đường nặng | Thép SAE 5160, sơn epoxy | Hệ thống-tự khóa, hai{1}}phần có vai bằng gang và kẹp riêng. |
| Nabla SFC | 18 - 20 | Vận chuyển hàng hóa nặng-, các tuyến có trọng tải-cao | Thép lò xo hợp kim, Dacromet | Lực giữ-cao; thường được sử dụng với chất cách điện polyurethane để tăng cường giảm xóc. |
| Stedef VIPA | 13 - 14 | Đường sắt nhẹ, hệ thống xe điện | Thép không gỉ (AISI 301) | Chống ăn mòn-; chân cách điện tích hợp để lắp ráp đơn giản. |
| Cấu hình chung{0}}Thấp | 9 - 11 | Đường ray kho bãi, Vách ngăn công nghiệp | Thép cacbon mạ kẽm | Thiết kế nhỏ gọn cho các khu vực giải phóng mặt bằng hạn chế; chất cách điện polyamit cơ bản. |
Kịch bản ứng dụng
Hành lang đường sắt tốc độ cao-:Được triển khai trên đường ray và mặt cầu để duy trì sự liên kết và khổ đường ray chính xác dưới tải trọng động ở tốc độ rất cao.
Các tuyến vận chuyển hàng hóa hạng nặng-:Được chọn nhờ lực kẹp cao và khả năng chống biến dạng đường ray ở những đoạn chịu tải trọng trục cao và giao thông thường xuyên.
Bài tập đặc biệt:Được sử dụng trong các bố trí đường ray phức tạp như lối rẽ (công tắc) và lối giao nhau, nơi cần có sự hạn chế nhất quán và đáng tin cậy trên các tấm đế khác nhau.
Quan điểm bảo trì và vận hành
- Bảo trì định kỳ tối thiểu:Được thiết kế như một thành phần "vừa{0}}và-quên", không cần phải siết lại-định kỳ trong điều kiện bình thường, không giống như một số loại dây buộc bằng bu lông.
- Thay thế đơn vị nhanh chóng:Các kẹp bị hỏng có thể được thay thế riêng lẻ mà không làm ảnh hưởng đến các kẹp liền kề hoặc sự căn chỉnh đường ray bằng cách sử dụng các công cụ tháo/lắp chuyên dụng.
- Tuổi thọ dài:Thông thường, tuổi thọ sử dụng là 25-30 năm, tùy thuộc vào việc lắp đặt đúng, phổ tải và các yếu tố môi trường (ví dụ: ăn mòn, tiếp xúc với tia cực tím khi sử dụng trên mặt đất).
