Mô tả
Thông số kỹ thuật
↵

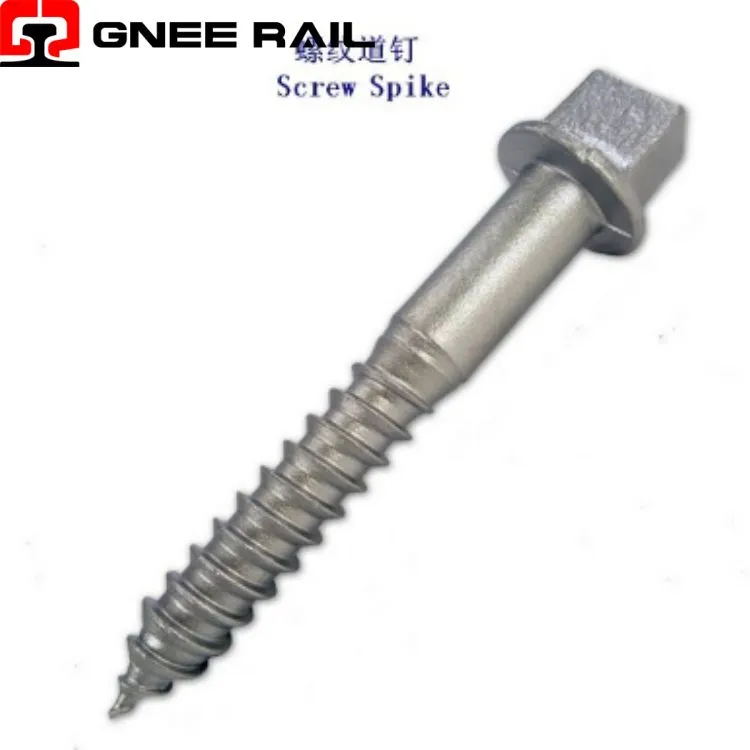

Hệ thống buộc chặt trục vít đường sắt
Đinh vít đường sắt là một dây buộc có ren xoắn ốc được sản xuất từ-thép hợp kim hoặc cacbon cường độ cao, được thiết kế để cố định các tấm neo đường ray hoặc buộc chặt đường ray trực tiếp vào tà vẹt gỗ, composite hoặc gỗ kỹ thuật thông qua quá trình chèn quay. Được phân biệt bằng đầu dẫn động hình vuông hoặc lục giác, ren xoắn ốc liên tục kéo dài đến điểm côn hoặc đầu cùn và cấu hình ren được tạo hình-chính xác, dây buộc này chuyển đổi đầu vào xoắn thành tải trước trục có thể đo được để duy trì lực kẹp ổn định trong suốt thời gian sử dụng.
Thông số kỹ thuật:
| Thuộc tính | Chi tiết kỹ thuật | Chỉ số hiệu suất |
|---|---|---|
| Phương pháp hình thành chủ đề | Cán (tạo hình nguội) hoặc cắt | Sợi cuộn: tuổi thọ mỏi vượt trội |
| Cấu hình đầu | Ổ đĩa vuông, lục giác hoặc tròn | 5/8" – 1" trên các căn hộ điển hình |
| Đường kính danh nghĩa | Đường kính thân | 5/8" – 1” (16mm – 25 mm) |
| Độ bền kéo tối đa | Khả năng vật chất | 120 – 150 ksi (830 – 1035 MPa) |
| Bảo vệ chống ăn mòn | Lớp phủ hoặc mạ | Mạ kẽm nhúng nóng, mạ kẽm cơ học hoặc Xylan |
Quan điểm lắp đặt và bảo trì:
- Chia sẻ tải trọng nhiều-Sườn:Việc gắn ren liên tục phân phối lực căng tác dụng lên 8–12 mặt ren riêng lẻ, giảm sự tập trung ứng suất tại bất kỳ điểm nào và cho phép tổng lực kẹp cao hơn so với các ốc vít dẫn động có đường kính tương đương.
- Tối ưu hóa mặt phẳng cắt:Thân dây buộc được đặt ở trục trung hòa của phần tà vẹt dưới tải trọng ray thẳng đứng, giảm thiểu tương tác lực căng-cắt kết hợp có thể làm tăng độ mỏi trong các cấu hình buộc chặt khác.
- Giảm mômen uốn:Việc liên kết toàn bộ chiều dài{0}}có ren sẽ ngăn chặn sự uốn cong của công xôn ảnh hưởng đến các gai dẫn động khi chuyển động ngang của ray, hạn chế tải dây buộc chủ yếu vào lực căng dọc trục.
Quan điểm bảo trì và vận hành
- Mô-men xoắn-Giao thức kiểm tra:Lấy mẫu ngẫu nhiên trong quá trình lắp đặt sử dụng cờ lê mô-men xoắn đã hiệu chỉnh để xác minh rằng mô-men xoắn tác dụng nằm trong giới hạn quy định, mang lại sự đảm bảo thống kê về độ căng phù hợp trên toàn bộ quần thể được lắp đặt.
- Mối tương quan đai ốc-của-:Đối với các ứng dụng quan trọng, góc quay từ vị trí tiếp xúc đầu tiên đến vị trí cuối cùng cung cấp khả năng xác minh độc lập rằng đã đạt được tải trước thích hợp, bổ sung cho phép đo mô-men xoắn.
- Đo chiều dài siêu âm:Các chương trình chất lượng nâng cao sử dụng máy đo độ giãn siêu âm để đo trực tiếp độ giãn dài của dây buộc trong quá trình lắp đặt, thiết lập lực kẹp thực tế độc lập với các biến số ma sát-mô-men xoắn.
Nhà cung cấp chuyên nghiệp Gnee
Chú phổ biến: vít đường ray, nhà sản xuất, nhà cung cấp, nhà máy sản xuất vít đường ray tại Trung Quốc
