Hệ thống buộc chặt Rail E Clip

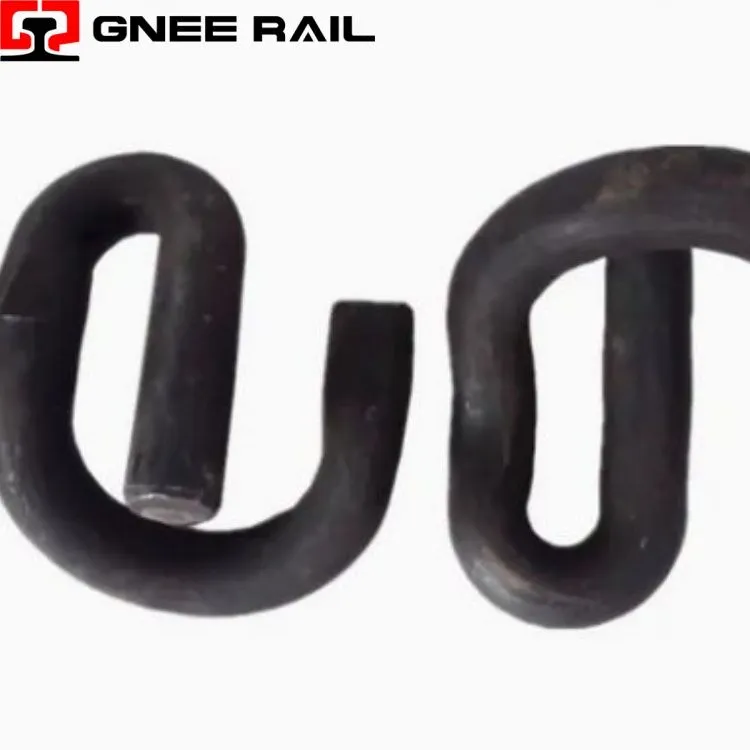

Kẹp đường sắt E{0}}là một dây buộc lò xo đàn hồi có hình dạng epsilon-đặc biệt, được thiết kế cho hệ thống tà vẹt bê tông. Được sản xuất từ-thép lò xo cao cấp thông qua quá trình tạo hình và xử lý nhiệt chính xác, nó cung cấp lực kẹp bền vững thông qua độ lệch đàn hồi. Thiết kế-vòng khép kín đảm bảo khả năng giữ chắc chắn bên trong-vai đúc, mang lại khả năng hạn chế đường ray đáng tin cậy cho các ứng dụng-tốc độ cao, vận chuyển{8}}hạng nặng và vận tải công cộng trên toàn thế giới .
Thông số kỹ thuật:
| tham số | Đặc điểm kỹ thuật | Chỉ số hiệu suất |
|---|---|---|
| Hình dạng hình học | Hồ sơ Epsilon (ε) | Phân bổ ứng suất ba vùng- |
| Lớp vật liệu | Thép lò xo 60Si2Mn/55Si7 | Độ cứng 42-48 HRC |
| Lực kẹp | 11-15 kN mỗi clip | <15% relaxation after 5M cycles |
| Độ lệch đàn hồi | Chuyển động dọc 18-22 mm | Hỗ trợ giải quyết theo dõi |
| Bảo vệ chống ăn mòn | Lớp phủ vảy nhôm kẽm- | >Xịt muối 1.000 giờ |
| Cuộc sống mệt mỏi | >5 triệu chu kỳ | Chứng nhận EN 13146-4 |
Quan điểm lắp đặt và bảo trì:
- Hình dạng epsilon (ε) tạo ra một lò xo bán kính đa{0}}phân phối ứng suất uốn qua ba vùng uốn riêng biệt .
- Hình dạng gót chân có vòng-đóng khóa chắc chắn vào túi vai, ngăn chặn sự văng ra dưới rung động tần số-cao .
- Độ cứng của lò xo tăng dần mang lại phản ứng tuân thủ dưới tải trọng bình thường đồng thời mang lại khả năng kiềm chế chắc chắn trong quá trình dịch chuyển đường ray cực độ.
- Cấu hình cánh tay đối xứng đảm bảo lực kẹp cân bằng ở cả hai bên của chân ray để duy trì đồng hồ đo nhất quán.
Quan điểm bảo trì và vận hành
- Thép lò xo silic-mangan (60Si2Mn / 55Si7) cung cấp độ cứng-cân bằng độ bền cần thiết cho tải trọng theo chu kỳ .
- Định hình nóng-căn chỉnh cấu trúc hạt theo quỹ đạo ứng suất của kẹp, tạo đường dẫn tải không bị gián đoạn để nâng cao tuổi thọ mỏi.
- Quá trình làm nguội và ủ có kiểm soát đạt được độ cứng 42-48 HRC với cấu trúc vi mô đồng nhất trên toàn bộ mặt cắt ngang .
Nhà cung cấp chuyên nghiệp Gnee
